Kvalitní fyzická kabeláž je základním pilířem stabilní domácí i firemní sítě. I ten nejrychlejší tarif od poskytovatele internetu může být znehodnocen špatně vyrobeným síťovým kabelem nebo nekvalitním konektorem, což vede k občasným výpadkům či kolísání rychlosti.
Výběr správných komponent
Pro výrobu vlastního ethernetového kabelu potřebujete odpovídající materiál a nářadí. Základem je síťový kabel (např. UTP, FTP), přičemž pro běžné domácí použití obvykle postačuje kategorie Cat5e nebo Cat6. Důležité je vybrat konektory RJ45, které svou konstrukcí odpovídají typu a kategorii použitého kabelu. Kromě kabelu a konektorů budete potřebovat krimpovací kleště, které zajistí fyzické spojení kontaktů s dráty, a odizolovač (stripovač) pro čistou přípravu konců kabelu bez poškození vnitřních měděných žil.
Postup přípravy a krimpování
Samotný proces vyžaduje trpělivost a přesnost. Nejprve odstraňte zhruba 2-3 cm vnější izolace kabelu pomocí stripovače, poté rozpleťte jednotlivé páry žil a narovnejte je. Dráty seřadíte podle zvoleného barevného standardu a následně je zastřihněte rovně tak, aby z izolace vyčnívaly přibližně 1,2 cm. Tato délka je klíčová – vnější plášť kabelu musí být po zasunutí do konektoru pevně zachycen vnitřní západkou kleští, což zajistí odolnost proti vytržení. Po zasunutí drátků až na doraz ke kontaktům konektor vložíte do krimpovacích kleští a silným, souvislým stiskem zalisujete piny do drátů.
Barevné standardy zapojení

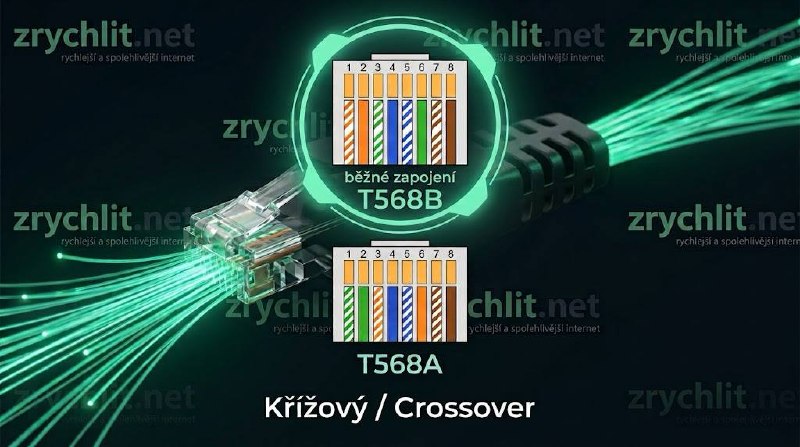

Při řazení žil se využívají normy T568A a T568B. V současné síťové praxi se téměř výhradně používá standard T568B na obou koncích kabelu, čímž vznikne tzv. přímý kabel (straight-through). Ten je určen pro propojení koncových zařízení, jako je počítač nebo tiskárna, s aktivními prvky, jako jsou routery či switche. Takzvaný křížený kabel (crossover) je dnes díky technologii Auto MDI-X, kterou disponují moderní síťové prvky, již přežitkem a v běžné praxi jej prakticky nebudete potřebovat.
Kontrola funkčnosti sítě
Po dokončení krimpování je nezbytné kabel otestovat pomocí jednoduchého testeru síťových kabelů. Ten ověří, zda jsou všechny žíly správně propojeny a zda nedošlo ke zkratu nebo špatnému kontaktu. Pokud tester signalizuje chybu, je nutné konektor odstřihnout a celý proces zopakovat – špatný kontakt na jediném z osmi pinů totiž znemožňuje plnohodnotné využití rychlosti linky. Pro instalace do pevných zásuvek či patch panelů se místo krimpování RJ45 konektorů používá narážecí nůž (LSA nástroj).
Shrnutí
Výroba vlastního ethernetového kabelu je dovednost, která vám umožní přizpůsobit si síťové propojení přesně na míru vašim prostorám. Pamatujte, že nejdůležitější je pečlivá příprava konců drátků a správné zaříznutí pláště kabelu do konektoru. Vždy mějte po ruce základní kabelový tester, který vám ihned potvrdí, zda je kabel v pořádku, čímž si ušetříte následné řešení problémů s nestabilitou sítě, jak jsme si vysvětlili v díle o diagnostice sítě.
